2D og 3D filer

Spørgsmålet “Bruger folk egentlig tegninger af vores produkter?” bliver tit stillet. Svaret er: Hvis tegningerne ikke er tilgængelige, bliver de helt sikkert ikke brugt.

Når produkter skal anvendes af projekterende, arkitekter, forhandlere eller indretningskonsulenter, sørger vi for at levere de rette tegningsfiler til den rette målgruppe, for eksempel i formater som Revit, 3ds Max, OBJ, DWG, STEP eller andre relevante typer.

En tegningsfil er mere end bare en fil. Den skal optimeres, så den ikke fylder unødigt, samtidig med at den fungerer problemfrit i forskellige programmer. Materialerne skal placeres korrekt og i den rette størrelse, så filen kan bruges effektivt i det tilhørende workflow. - Det er vores holdning at smukke danske møbelklassikere skal ligne smukke danske møbelklassikere, selvom de afleveres i Revit format.

Kvaliteten af vores Revit-filer og den måde de er sat op på, er resultat af en dialog og tests med nogle af landets største tegnestuer.

Filer Generelt
Autogenererede filer
Møbelfil pakker
Industri-fil pakker

Filer Generelt

En tegning eller 3D-fil er ikke bare en fil. Projekterende, arkitekter, forhandlere og indretningskonsulenter har forskellige behov, når de skal bruge produktfiler i deres arbejde.

Vi arbejder derfor med at skabe tegnings- og 3D-filer, der er tilpasset både brugeren og det program, de skal anvendes i. Det handler ikke kun om at vælge det rigtige filformat, men også om hvordan filen er opbygget, hvor detaljeret den er, og hvordan den fungerer i praksis.

Vi har arbejdet tæt sammen med flere af landets største arkitektfirmaer for at finde de bedste måder at opbygge og levere tegningsmateriale på. Vores erfaring er, at korrekt opsatte og optimerede filer gør en stor forskel i det daglige arbejde.

Vi arbejder med Revit, 3ds Max, DWG, OBJ og en lang række andre formater. Uanset om filerne skal bruges til projektering, visualisering, dokumentation eller salg, kan vi hjælpe med at sikre ensartethed og høj kvalitet på tværs af jeres produktmateriale.

Har I mange produktvarianter?

Hvis jeres produkter er parametriske, kan vi også autogenerere 3D-filer direkte ud fra jeres produktdata. Det gør det muligt at generere eksempelvis STEP-, OBJ- og DWG-filer automatisk, så hver variant får den korrekte geometri.

Visualisering af VIA Copenhagen The Box Three Drawer

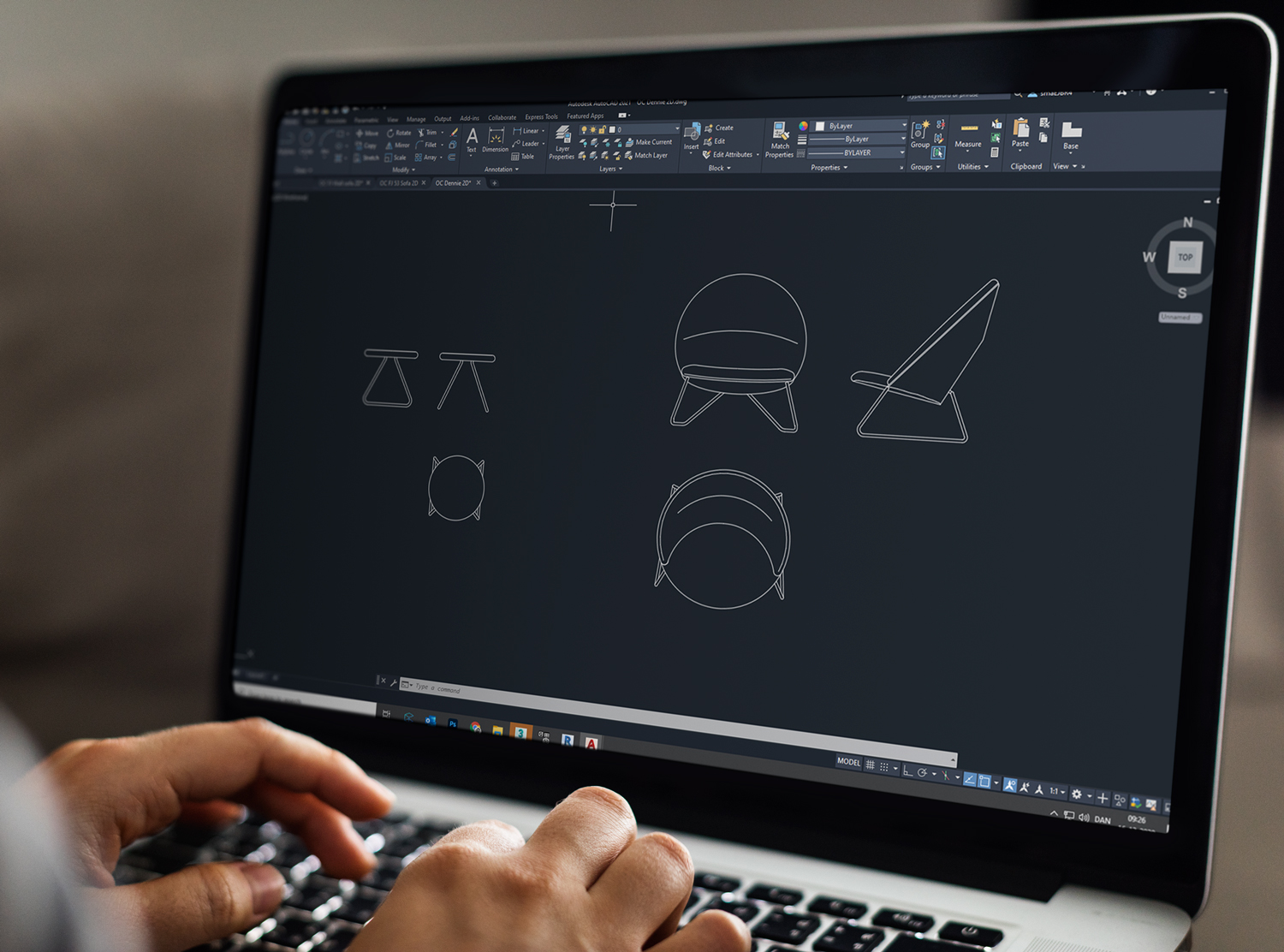

Cad fil med Dennie Chair OneCollection i 2d

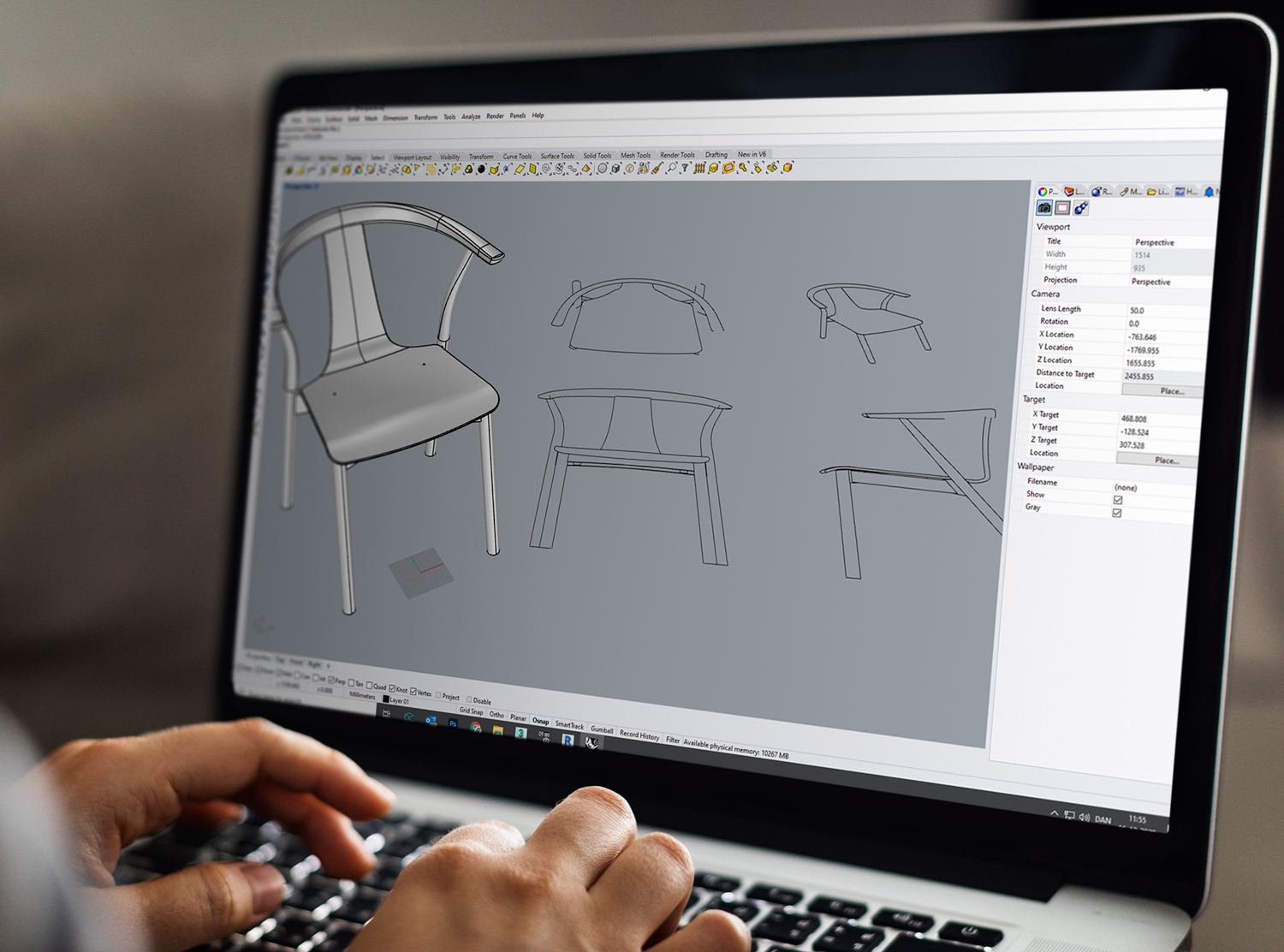

farstrup 2500 Stag S 2d og 3d visualisering

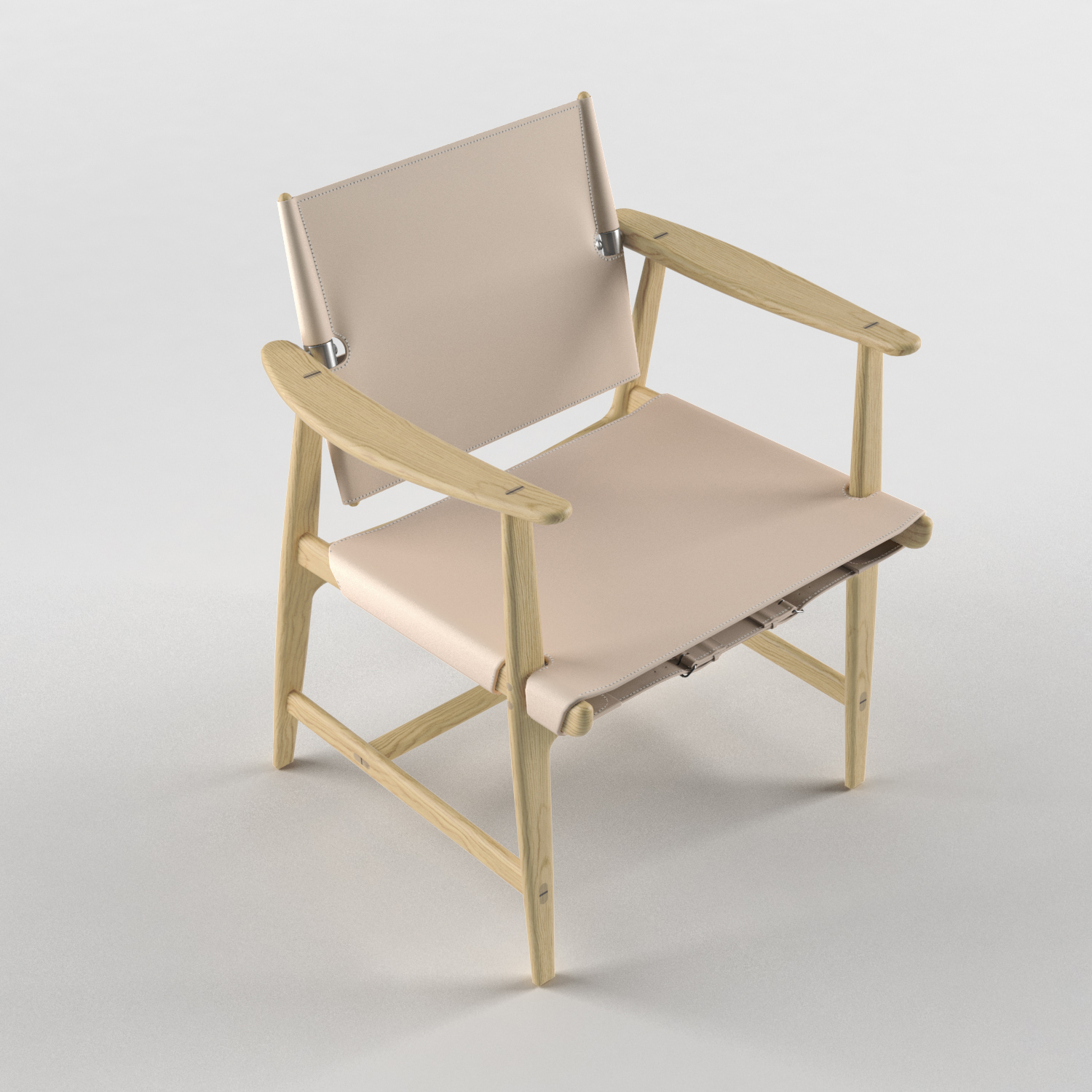

visualisering af BM 1106 Jægerstolen af Børge Mogensen for Carl Hansen & søn

Autogenererede filer

Fra produktdata til færdige filer

Automatiseret generering af 3D-filer, produktbilleder og måltegninger

Har I mange produktvarianter, hvor forskelle i mål, dimensioner, hulmønstre eller andre parametre gør det nødvendigt at lave individuelt materiale til hvert produkt?

Så kan vi automatisere processen.

Hos 3d-empire udvikler vi løsninger, der tager udgangspunkt i jeres eksisterende produktdata fra et PIM-system, ERP-system eller en anden database. Ud fra disse data kan vi automatisk generere de filer og visualiseringer, der hører til den enkelte produktvariant.

Det betyder, at én ændring i jeres produktdata kan slå igennem på det materiale, der bliver genereret.

Produktdata bliver dermed grundlaget for både de tekniske filer, måltegninger og visuelle produktbillede.

Hvad kan vi generere?

Løsningen kan blandt andet automatisk generere:

STEP-filer

3D-modeller til brug i blandt andet projektering, konstruktion og teknisk dokumentation.

Fotorealistiske produktbilleder

Produktvisualiseringer, der viser den konkrete variant med de rigtige dimensioner og detaljer.

2D-måltegninger

Tekniske tegninger, hvor mål og dimensioner fremgår direkte af tegningen.

Andre 3D- og tegningsformater

Afhængigt af jeres behov kan løsningen også håndtere formater som OBJ, DWG og andre relevante filtyper.

Bygget til parametriske produkter

Løsningen er særligt relevant for virksomheder, der har parametriske produkter.

Det vil sige produkter, hvor geometrien varierer ud fra en række faste parametre. Det kan eksempelvis være dimensioner, længder, diametre, antal huller, hulplaceringer, materialer eller andre produktegenskaber.

Det kan være produkter som:

• Flanger

• Fittings

• VVS-produkter

• Rør

• Ventiler

• Tekniske komponenter

• Andre produkter med mange varianter

Når et sortiment består af hundredvis eller tusindvis af varianter, kan det hurtigt blive en stor opgave at fremstille og vedligeholde billeder, 3D-filer og tekniske tegninger manuelt.

Her giver automatisering særlig god mening.

Én produktvariant. Det rigtige materiale.

Et produktbillede skal vise det produkt, kunden faktisk kigger på.

Hvis en flange findes med forskellige antal bolthuller, diametre og dimensioner, bør billedet naturligvis afspejle den valgte variant.

Det samme gælder de tekniske tegninger og 3D-filer.

I stedet for at bruge den samme visualisering på tværs af mange varianter, kan systemet generere materiale specifikt til den enkelte variant.

Det giver en mere præcis præsentation af produkterne og reducerer risikoen for, at kunder eller medarbejdere bliver i tvivl om, hvilken variant der faktisk er tale om.

Dacapo TQ12656655 4 inch Quick coupling type C 316.product

Direkte koblet til jeres produktdata

Løsningen kan integreres med jeres eksisterende PIM-system, ERP-system eller database.

Produktdata fungerer som grundlaget for genereringen. Når et nyt produkt eller en ny variant oprettes, kan systemet bruge de tilgængelige parametre til at generere det materiale, der hører til produktet.

Det kan eksempelvis være:

Produktdata

Dimensioner, hulmønster, materiale, længde osv.

↓

Parametrisk produktmodel

Geometrien tilpasses de konkrete værdier.

↓

Automatisk generering

STEP-fil, produktbillede og måltegning genereres.

↓

Færdigt materiale

Filerne kan leveres tilbage til PIM-systemet eller videre til de platforme, hvor de skal bruges.

Når produktdata ændrer sig

En af fordelene ved at koble genereringen direkte til jeres produktdata er, at materialet kan følge med, når data ændres.

Hvis eksempelvis en dimension ændres i jeres PIM-system, kan den ændrede værdi bruges som grundlag for en ny generering.

Det betyder, at I ikke nødvendigvis skal ind og rette billeder, tegninger og 3D-filer manuelt ét sted ad gangen.

Produktdata forbliver det centrale udgangspunkt.

Det giver mulighed for at etablere et Single Point of Truth, hvor de relevante oplysninger om produkterne kommer fra den samme datakilde.

Skalering uden tilsvarende manuel produktion

Det kan være både tidskrævende og dyrt at fremstille individuelt materiale til flere hundrede eller tusinde produktvarianter.

Hvis materialet samtidig skal holdes opdateret, vokser opgaven yderligere.

Med en automatiseret løsning kan den samme proces i stedet håndtere mange varianter.

Det gør det muligt at skalere mængden af produktmateriale uden, at den manuelle arbejdsindsats vokser tilsvarende.

Det betyder ikke, at alle produkter skal behandles ens. Tværtimod kan hver variant få sit eget materiale baseret på de konkrete produktdata.

Dacapo DF80256935 DN125 129.0 x 2.0 mm DIN 11853 2 NF, Nut Flange 1.4404 H3 10 bar.product

Dacapo DF80254805 DN 50 53.0 x 1.5 mm DIN 11853 2 NF, Nut Flange 1.4404 H3 16 bar.product

Fra én produktmodel til mange varianter

Når et produkt er parametrisk opbygget, kan den samme grundmodel bruges til mange forskellige varianter.

En flange kan eksempelvis have forskellige:

• Diameter

• Tykkelser

• Antal bolthuller

• Huldiametre

• Boltcirkeldiameter

• Materialer

• Andre produktparametre

I stedet for at modellere hver variant fra bunden kan geometrien genereres ud fra de værdier, der allerede findes i jeres produktdata.

Det er netop denne sammenhæng mellem produktdata og geometri, der gør automatiseringen mulig.

Er jeres produkter egnede?

Løsningen er især interessant, hvis I har:

• Mange produktvarianter

• Produkter med faste parametre og variationer i geometrien

• Et PIM-system, ERP-system eller en anden struktureret datakilde

• Behov for mange individuelle produktbilleder eller tekniske tegninger

• Mange 3D-filer, der skal produceres og vedligeholdes

• Et ønske om at reducere manuel produktion og vedligeholdelse af produktmateriale

Jo flere varianter I har, og jo mere ensartet produkterne er opbygget, desto større er potentialet typisk for automatisering.

Fra jeres eksisterende data til færdigt materiale

I behøver ikke nødvendigvis ændre jeres måde at arbejde med produktdata på.

Vi tager udgangspunkt i de data, I allerede har, og undersøger, hvordan de kan bruges til at generere det materiale, I har brug for.

Vi kan hjælpe med hele processen fra den parametriske produktmodel til integrationen med jeres PIM, ERP eller database.

Har I et stort sortiment af parametriske produkter, kan vi undersøge, hvad der kan automatiseres hos jer.

Industri-fil pakker

Industrivirksomheder har ofte store produktprogrammer med mange varianter, dimensioner og tekniske specifikationer. Derfor er det vigtigt, at produkterne kan leveres i de filformater, som kunder, rådgivere, konstruktører og projekterende allerede arbejder med.

Med vores industri-fil pakker kan jeres produkter gøres tilgængelige i relevante 3D- og tegningsformater. Som standard leverer vi blandt andet STEP- og OBJ-filer, måltegninger og fotorealistiske produktbilleder, så jeres produkter er klar til brug både i projektering, konstruktion, dokumentation og præsentation.

Vi tager udgangspunkt i jeres behov og kan levere de filformater, jeres kunder og samarbejdspartnere efterspørger. Det kan eksempelvis være DWG, STEP, OBJ eller andre formater, afhængigt af hvordan materialet skal bruges.

Gør det nemt at arbejde med jeres produkter

Når de rigtige filer er tilgængelige, bliver det lettere for kunder og samarbejdspartnere at arbejde direkte med jeres produkter i deres egne projekter.

3D-filer kan bruges til konstruktion og projektering, måltegninger kan bruges til dokumentation og kontrol af dimensioner, mens produktbilleder kan anvendes i salg, kataloger, webshops og anden produktkommunikation.

På den måde får I samlet det materiale, der gør jeres produkter nemmere at finde, vælge og anvende.

Mange varianter? Lad data gøre arbejdet

Har I et produktprogram med mange varianter, kan det hurtigt blive en omfattende opgave at fremstille og vedligeholde 3D-filer, måltegninger og produktbilleder manuelt.

Her kan vi koble filproduktionen direkte sammen med jeres eksisterende produktdata. Hvis jeres produkter er parametriske, kan vi bruge data fra jeres PIM, ERP eller database til automatisk at generere de forskellige produktvarianter.

LS 150 på Stabilgrus med Lastbil Perspektiv

Møbelfil pakker

Til møbelbranchen tilbyder vi en grundpakke, hvor jeres produkter leveres samlet i de filtyper, der bruges i samtlige indretningsprogrammer. Med én samlet løsning får I jeres møbler gjort tilgængelige i 3ds, DWG og OBJ på samme tid.

Grundpakken er tiltænk til producenter, der ønsker at gøre det nemt for arkitekter, forhandlere og indretningskonsulenter at arbejde med deres produkter, ved at tilbyde deres produkter tilgængelig i et bredt format af filtyper. Når filerne findes i de rette formater fra start, bliver de brugt oftere og mere korrekt i projekter, visualiseringer og planlægning. Kontraktmarkedet

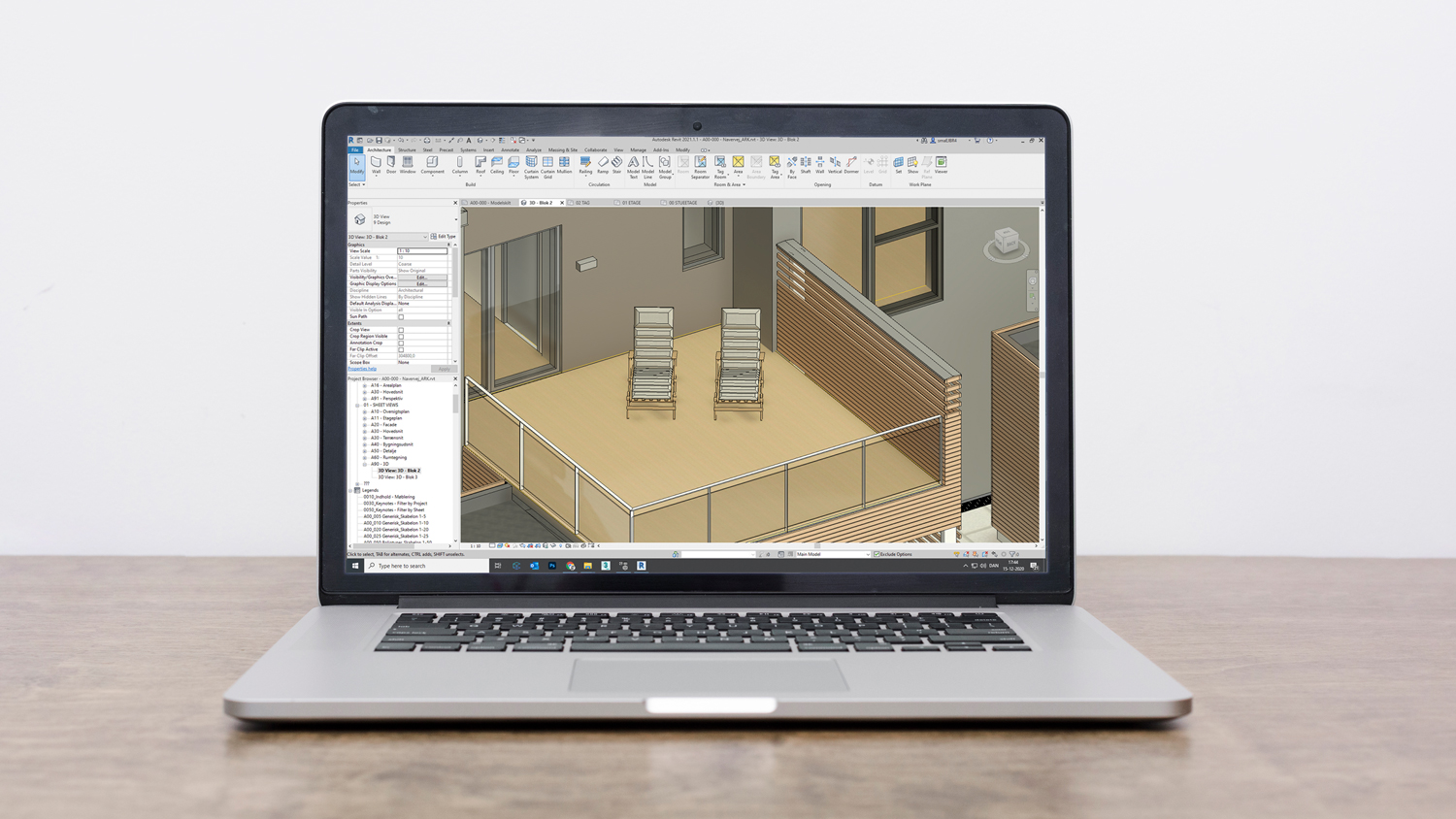

Hvis man ønsker at få adgang til kontraktmarkedet, for eksempel hospitaler, institutioner og byggeprojekter, er det i praksis en forudsætning at kunne tilbyde møbler i Revit-format. Det gør det muligt for møblerne at indgå direkte i BIM (Building Information Modeling)-baserede planlægningsværktøjer og blive en aktiv del af byggeprojektet.

Når møblerne findes i Revit, bliver de samtidig en del af det sortiment, arkitekter arbejder med i deres daglige projektering. Det øger synligheden på tegnestuerne og har direkte betydning for, om møblerne bliver valgt og anvendt i flere projekter.
